直线振动筛简介
直线振动筛可供选煤、选矿、建材、水电、化工等行业对中、细粒度物料进行干、湿式筛分和脱水、脱介、脱泥。该筛机技术参数 ,振动强度高,处理能力大,筛分效率高。采用双电机自同步直接通过联轴器拖动振动器,结构简单,维修方便,运行平稳,噪音小,使用寿命长。
直线振动筛结构

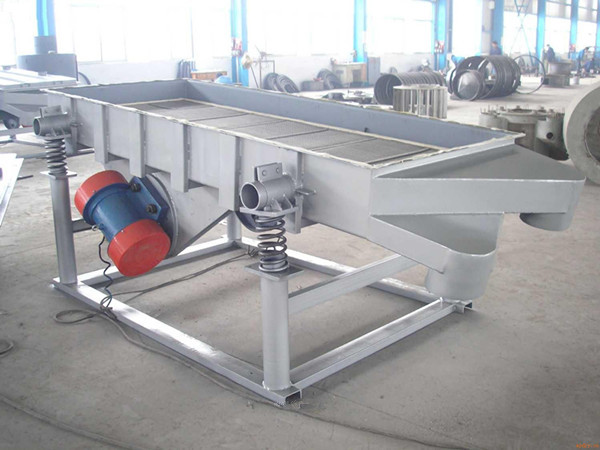

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机:(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉 拧紧,特别是新筛机试用前三天、 反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧 垂直于地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱 垂直与地面,两支柱下面的槽钢应相互平行。
直线振动筛工作原理
直线振动筛采用双振动电机驱动,当两台振动电机做同步、 反复旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。
直线振动筛优势
1、筛分效率高。由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率, 高筛分目数400目,可筛分出7种不同粒度的物料。
2、能耗小。构造简单、拆换筛面方便,筛分每吨物料所消耗的电能少。
3、环保节能。该设备全封闭结构,无粉尘溢散,自动排料,筛分效率高,节能效果好。
直线振动筛技术参数
注:设备型号参数在不断改进中,如您在参数表中找不到需要的型号,可以直接联系我们,我们的技术人员会根据您的要求,给您配置 适合您产量需要和场地需求的设备。
