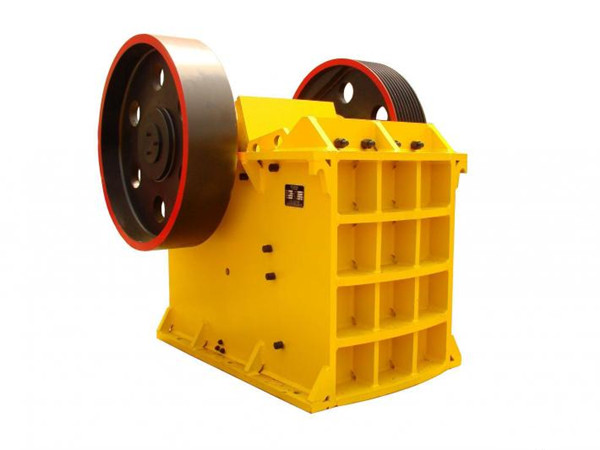

颚式破碎机整机构成
颚式破碎机主要组成部件有：机架、动颚部分、轴上部件、齿板、调节机构、动力系统。
（1）机架
机架是整个设备的支撑部分，机架内部安装齿板及动颚形成破碎腔，上端面安装轴承座为破碎机主轴的支撑部分。
（2）动颚部分
动颚部分主要有活动齿板、动颚、锲型铁组成，其主要作用是通过偏心轴传递的动力使物料破碎，以达到所需求的粒度。
（3）轴上部分
轴上部分主要有轴承、偏心轴、带轮、飞轮密封件等，其作用是同过带轮把功率传递给偏心轴，再通过偏心轴传递转矩和位移。
（4）齿板
齿板是破碎机不可缺少的部分，破碎机通过电动机传递出来的功率 终由齿板作用在物料上使物料破碎，由于齿板长期和物料接触，对齿板的材料和寿命要求都是很高的。本研究精心设计的齿板大大增加了寿命，在拆换的时候也是极为方便的。
（5）调节机构
调节机构主要由肘板、肘座、拉杆、拉杆弹簧等组成。调节机构可以根据需要调节出料口的大小来调节出料粒度，肘板在出现卡钢等现象时会自动断裂从而达到保护设备的作用。
（6）动力系统
动力系统主要是指驱动系统，由电动机、电动机皮带轮、传送带等部件组成，破碎石料的动力由电动机输出，经皮带轮、皮带传送到偏心轴，偏心轴带动动颚板上的齿板，达到物料破碎的目的。
